Продолжая развитие серии антенн City Windom с уникальной методикой питания с конца, мы создали новую модель CW160.1000, предназначенную для работы в диапазоне 160 метров с мощностью до 1000 Вт. За основу была взята проверенная конструкция City-Windom 801000, которая послужила базой для дальнейшего совершенствования. Ключевым улучшением стало удвоение длины антенны, что позволило добавить низкочастотный диапазон 160 метров и гармонично сочетающийся с ним диапазон 21 метр.

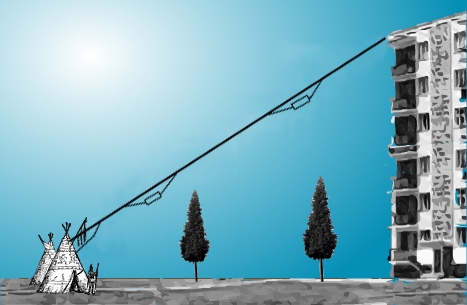

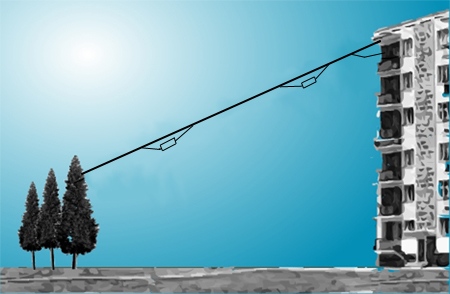

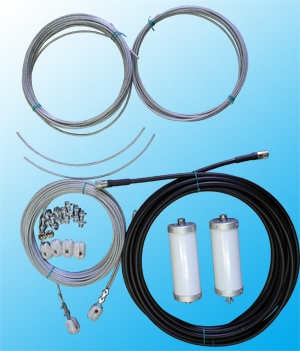

Жители верхних этажей многоэтажных домов теперь получают доступ к восьмидиапазонной полноразмерной антенне с высокими эксплуатационными характеристиками. Её главное преимущество — возможность подключения фидера непосредственно из окна или балкона с креплением только одной точки антенны. Вторая точка крепления может быть расположена на расстоянии около 85 метров на соседнем здании или дереве. Конструкция с усиленными несущими тросами обеспечивает exceptional устойчивость к экстремальным погодным условиям, включая обледенение и ураганный ветер. Применение трансформаторов на длинных линиях, фторопластовых кабелей и ферритовых сердечников увеличенного сечения позволяет использовать передатчики мощностью до 1 кВт.
На практике даже усовершенствованная конструкция столкнулась с тепловыми ограничениями — при длительной передаче ферритовые компоненты перегревались. Поэтому для стандартной версии CW160.1000 установлены следующие режимы работы: кратковременная передача на мощности 1000 Вт не более 1 минуты и длительный режим с мощностью 300 Вт при соотношении времени передачи к приему 1:3.

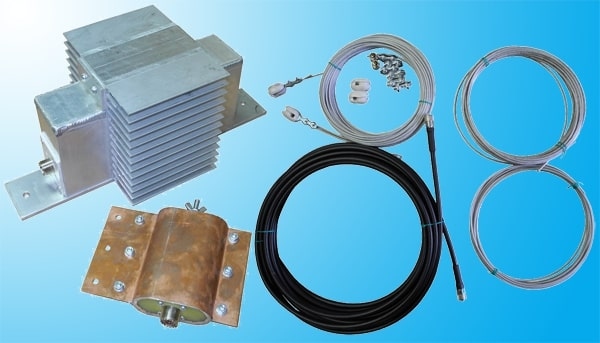

Для пользователей, требующих непрерывную работу на максимальной мощности, разработана модификация CW160.1000.LT с эффективными радиаторами для отвода тепла от дросселя и трансформатора. Опытная эксплуатация подтвердила эффективность этого решения, а все такие антенны маркируются литерами "LT". Особенностью антенны является многолепестковая диаграмма направленности на высокочастотных диапазонах, что повышает эффективность работы на определенных трассах распространения сигнала.
Антенна CW160.1000 демонстрирует следующие параметры согласования по диапазонам:
• 160 метров: КСВ ≤ 2.0 в полосе 1.8-1.95 МГц
• 80 метров: КСВ ≤ 1.8 в полосе 3.5-3.8 МГц
• 40 метров: КСВ ≤ 1.6 в полосе 7.0-7.2 МГц
• 20 метров: КСВ ≤ 1.5 в полосе 14.0-14.35 МГц
• 17 метров: КСВ ≤ 1.7 в полосе 18.068-18.168 МГц
• 15 метров: КСВ ≤ 1.6 в полосе 21.0-21.45 МГц
• 12 метров: КСВ ≤ 1.8 в полосе 24.89-25.14 МГц
• 10 метров: КСВ ≤ 2.2 в полосе 28-29.7 МГц
| Частоты | см. описание |
| КСВ | см.описание |
| Материал | стальной латунированный тросик в ПВХ изоляции |
| Длина антенны | 80 м |
| Вес | 8,3 / 10 кг |
