За двухлетний период производства антенны типа City-Windom завоевали значительную популярность среди радиолюбителей, главным образом благодаря удобной системе питания с конца и многодиапазонности, охватывающей шесть рабочих диапазонов. По многочисленным запросам пользователей, которых не устраивало ограничение по мощности, были разработаны новые модели CW40.1000, CW80.1000 и CW160.1000. Несмотря на то, что применение трансформатора на длинных линиях (ТДЛ) позволило существенно повысить порог мощности, сохранялся спрос на антенну с допустимой мощностью не менее 1 кВт.
Для достижения этой цели была модернизирована схема трансформатора: увеличено поперечное сечение ферритового сердечника и применены проводники большего диаметра. В конструкции дросселя использованы усиленные ферриты и добавлен дополнительный виток фторопластового кабеля, что улучшило развязку между фидером и излучателем и повысило пропускную способность по мощности. Однако в ходе испытаний выявилось, что даже после доработок ферритовые компоненты склонны к перегреву при длительной передаче. В связи с этим для антенны установлены следующие режимы работы: предельная мощность 1000 Вт допускается не более 1 минуты, а в продолжительном режиме — 300 Вт при соотношении времени передачи к приему не менее 1:3.

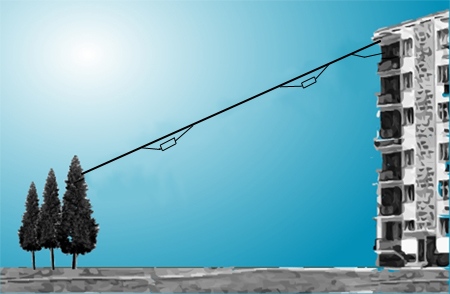

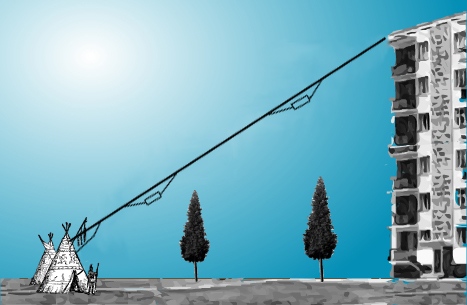

Все узлы антенны собраны в отдельных корпусах из стеклопластика (вместо ПВХ), что повышает их стойкость к внешним воздействиям. Оба излучателя подключаются раздельно. По рекомендациям радиолюбителей, для предотвращения провисания кабельного излучателя он подвешивается на отдельном несущем тросике, что значительно повышает надежность конструкции в сложных погодных условиях, включая обледенение и ураганные ветры.

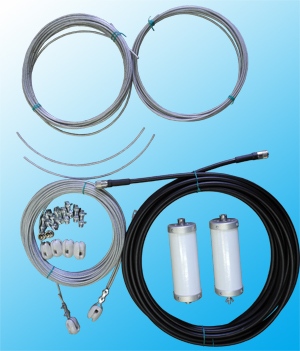

Комплект поставки включает все необходимые детали для сборки антенны, за исключением фидера, который подбирается пользователем индивидуально в зависимости от расстояния до радиостанции. Для радиолюбителей с ограниченным пространством предлагается укороченная версия CW40.1000 длиной 21 метр. Для работы в диапазонах 17 и 12 метров рекомендуется использование антенного тюнера.
Антенна демонстрирует следующие параметры согласования по диапазонам:
40 метров: КСВ ≤ 1.4 в полосе 7.0–7.2 МГц
20 метров: КСВ ≤ 1.6 в полосе 14.0–14.35 МГц
17 метров: КСВ ≤ 4.4 в полосе 18.06–18.31 МГц
12 метров: КСВ ≤ 4.2 в полосе 24.9–25.14 МГц
10 метров: КСВ ≤ 1.4 в полосе 28.0–29.5 МГц
| Частоты | см. описание |
| КСВ | см.описание |
| Длина антенны | 26 м |
| Вес | 3 кг |
