CITY-Windom (CW80.1000), CW80.1000.LT

---

КВ радиолюбительская антенна

За два года производства антенны типа City-Windom завоевали устойчивый интерес радиолюбителей, в первую очередь благодаря удобному питанию с конца и работе на шести диапазонах. Новая модель CW80.1000 стала ответом на многочисленные запросы пользователей, которых привлекла наша предыдущая разработка CW80100, но не устраивало ограничение по мощности. Хотя применение трансформатора на длинных линиях позволило значительно повысить порог мощности, радиолюбители хотели получить антенну с допустимой мощностью не менее 1 кВт — и такая антенна была создана.

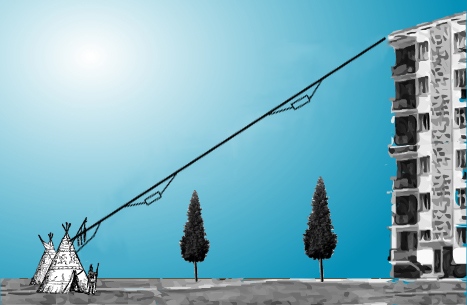

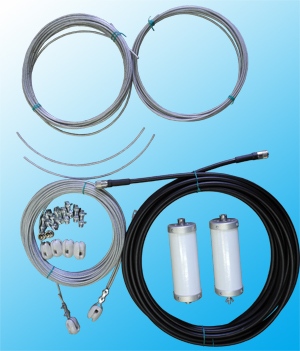

Для достижения этой цели мы полностью переработали конструкцию: увеличили поперечное сечение ферритового сердечника трансформатора и применили проводники большего диаметра. В дросселе использованы усиленные ферриты и добавлен дополнительный виток фторопластового кабеля, что улучшило отсечку между фидером и излучателем и повысило пропускную способность по мощности. Все узлы размещены в отдельных корпусах из стеклопластика вместо ПВХ, что повысило их долговечность. Оба излучателя подключаются раздельно, а для предотвращения провисания кабельного излучателя, по рекомендациям радиолюбителей, мы добавили отдельный несущий трос. Это решение значительно повысило надежность антенны в сложных погодных условиях, включая обледенение и ураганные ветры.

Однако в процессе испытаний выяснилось, что даже после доработок ферриты продолжали перегреваться при длительной передаче. Поэтому для базовой версии CW80.1000 установлены следующие ограничения: пиковая мощность 1000 Вт допустима не более 1 минуты, а в длительном режиме — 300 Вт при соотношении времени передачи к приему не менее 1:3. Комплект включает все необходимые детали для сборки, кроме фидера, который подбирается пользователем индивидуально.

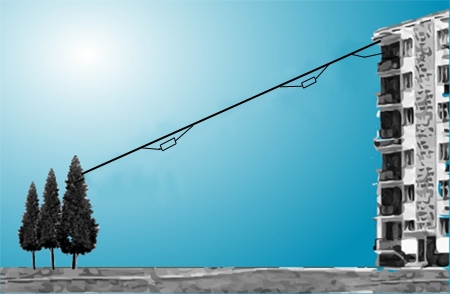

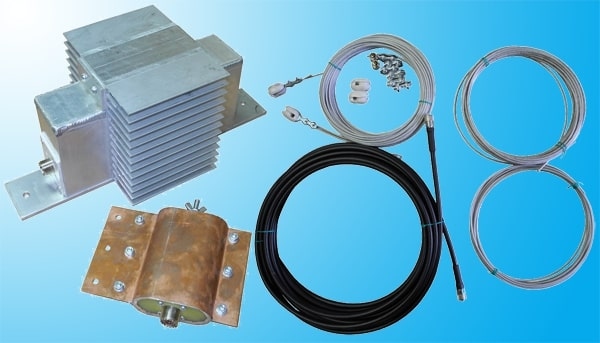

Для пользователей, требующих 100% рабочий цикл на мощности 1000 Вт, разработана модификация CW80.1000.LT. В ней применены эффективные радиаторы для отвода тепла от дросселя и трансформатора. Опытная эксплуатация показала стабильные результаты, и такие антенны маркируются дополнительными литерами "LT".


Антенна показывает следующие рабочие характеристики по диапазонам:
- 80 метров: КСВ ≤ 1.6 в полосе 3.5–3.8 МГц
- 40 метров: КСВ ≤ 1.5 в полосе 7.0–7.2 МГц
- 20 метров: КСВ ≤ 1.7 в полосе 14.0–14.35 МГц
- 17 метров: КСВ ≤ 1.7 в полосе 18.06–18.31 МГц
- 12 метров: КСВ ≤ 1.5 в полосе 24.9–25.14 МГц
- 10 метров: КСВ ≤ 2.0 в полосе 28.0–29.5 МГц

Наилучшие параметры согласования достигнуты на диапазонах 40 и 12 метров, где КСВ не превышает 1.5. Для оптимальной работы на диапазоне 10 метров, где КСВ достигает 2.0, рекомендуется использование антенного тюнера.
