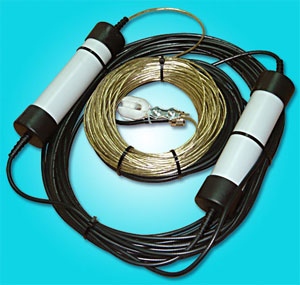

CW80100

---

КВ радиолюбительская антенна CITY-Windom

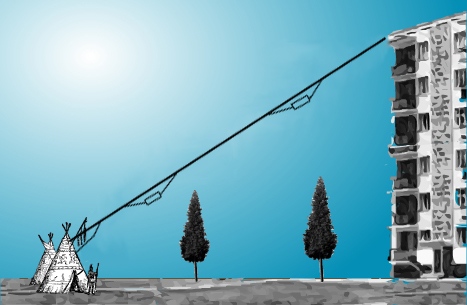

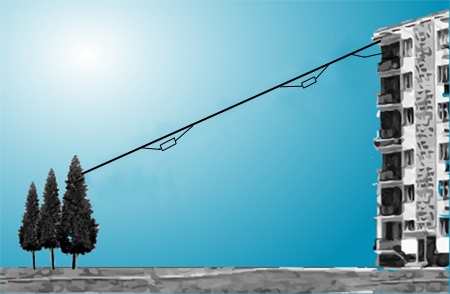

Проблема установки антенн в городских условиях для жителей многоэтажек знакома многим радиолюбителям. Классические решения — такие как W3DZZ, Windom или даже длинный провод (Long Wire) — имеют существенные ограничения: необходимость минимум двух точек крепления, сложности с прокладкой фидера под правильным углом, требование к тюнеру и качественному заземлению, а также постоянная перестройка при смене диапазона. Для решения этих задач была разработана усовершенствованная версия антенны Windom. Её ключевые особенности: конструкция, в которой фидер и излучающее полотно объединены в единую систему, что упрощает монтаж и минимизирует количество точек крепления; эффективная развязка благодаря запорному дросселю, обеспечивающему подавление паразитных токов на фидере до 30 дБ, что значительно снижает влияние кабеля на работу антенны; согласование с помощью трансформатора 1:6, преобразующего высокоомные резонансы (300 Ом) на диапазонах 80, 40, 20, 17, 12 и 10 метров в стандартные 50 Ом, что обеспечивает стабильное согласование с трансивером; гибкость по длине фидера — после дросселя фидер представляет собой согласованную 50-омную линию, что позволяет удлинять кабель без потери качества сигнала, в отличие от штатной длины в 5 метров вы можете использовать кабель любой необходимой длины. Это решение сочетает простоту установки с многодиапазонностью, сохраняя при этом эффективность и удобство эксплуатации в условиях городской застройки.

• 80 м по КСВ не более 1,6 3,5-3,8 МГц
• 40 м по КСВ не более 1,5 7,0-7,2 МГц
• 20 м по КСВ не более 1,7 14,0-14,35 МГц
• 17 м по КСВ не более 1,7 18,06-18,31 МГц
• 12 м по КСВ не более 1,5 24,9-25,14 МГц
• 10 м по КСВ не более 2 28-29,5 МГц
