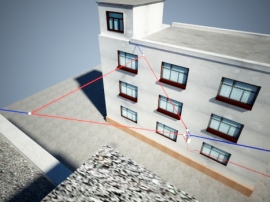

Дельта-80 (антенна "треугольник")

---

КВ радиолюбительская антенна

Проведенный опрос среди активных радиолюбителей показал, что значительное число операторов успешно использует антенны типа Delta Loop, известные в радиолюбительской среде как "треугольник на 80 метров". Эта конструкция заслужила популярность благодаря оптимальному сочетанию эксплуатационных характеристик. Антенна отличается низким углом излучения, что обеспечивает эффективное проведение дальних связей, и универсальностью поляризации, зависящей от выбранной точки питания. Особо отмечается способность антенны обеспечивать хорошее подавление помех, особенно при работе в вертикальной поляризации, а также широкая полоса согласования при правильном проектировании.

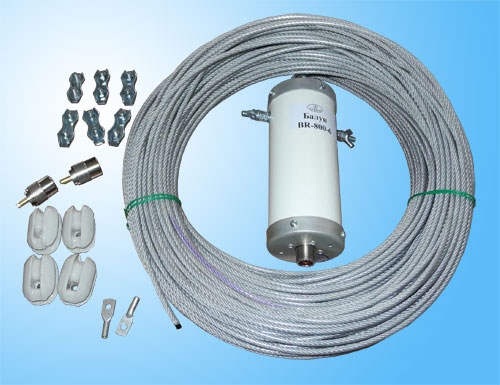

Наибольшее распространение получили полноразмерные варианты на 80 метров с периметром около 85 метров, многодиапазонные модификации с согласующими устройствами и конструкции с питанием по коаксиальному кабелю через балун. Многие операторы особенно выделяют эффективность работы таких антенн на низкочастотных диапазонах 160 и 80 метров, где при сравнительно компактных размерах достигаются стабильно высокие результаты. Эта особенность делает Delta Loop особенно востребованной у радиолюбителей, имеющих ограниченное пространство для размещения антенных систем, но стремящихся к эффективной работе на низкочастотных диапазонах.


Антенна демонстрирует превосходные характеристики согласования в шести любительских диапазонах. На диапазоне 80 метров КСВ составляет 1.3-1.5, что свидетельствует об отличном согласовании. В диапазоне 40 метров параметры сохраняются на уровне 1.4-1.7, оставаясь в зоне эффективной работы. Особенно впечатляющие результаты достигаются на 20 метрах с КСВ 1.2-1.3 - эти значения близки к идеальным.

На диапазоне 17 метров наблюдается некоторое ухудшение параметров до 1.9-2.0, что может потребовать использования антенного тюнера для оптимальной работы. Однако на 12 метрах характеристики вновь улучшаются до 1.4-1.5. Наиболее интересная картина наблюдается на 10 метрах, где КСВ варьируется от 1.1 до 2.0, что указывает на возможность работы в широкой полосе частот при условии применения тюнера в отдельных участках диапазона.

Такие параметры делают антенну универсальным решением для многодиапазонной работы, при этом на большинстве диапазонов она демонстрирует характеристики, не требующие дополнительных согласующих устройств.
