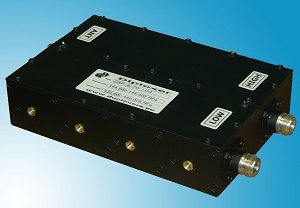

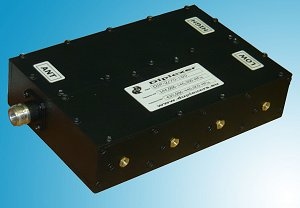

Данная модель диплексера предназначена для сложения радиосигналов различных диапазонов и выделяется на фоне множества коммерческих решений своими высокими эксплуатационными характеристиками. Ключевое преимущество — исключительная глубина подавления сигнала в противоположном диапазоне, составляющая свыше 90-100 дБ.
Этот результат достигнут за счёт применения семизвенных LC-фильтров с аппроксимацией Чебышева. Использование многооборотных конденсаторов с высокой реактивной мощностью обеспечивает возможность работы с сигналами передатчиков мощностью до 100 Вт.
Благодаря своим характеристикам, диплексер идеально подходит для организации совместной работы VHF и UHF ретрансляторов через единый кабельный тракт и одну двухдиапазонную антенну, обеспечивая эффективное суммирование сигналов и их качественное разделение.
| Разъём | N-мама |
| Рабочий диапазон частот, МГц | 140-150(Low) / 430-450(High) |
| Потери (с подстройкой) не более, dB | 0,4 |
| Импеданс, Ом | 50 |
| Изоляция не хуже, dB | 90 |
| КСВ, не хуже | 1,2 |
| Диапазон рабочих температур с гарантированной стабилизацией, °С | From -20 to +40 |
| Масса, кг | 1,1 |
| Габариты, мм | 22x12x4.5 (cm) |
