Двухдиапазонный траповый диполь

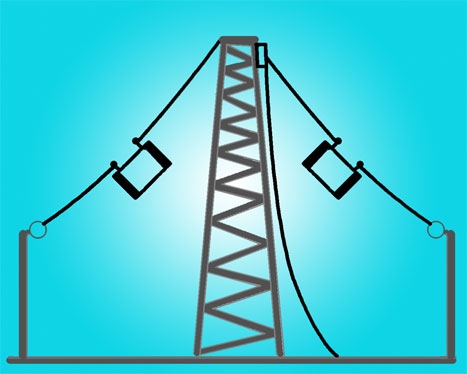

Продолжая развитие темы траповых антенн на основе принципа W3DZZ, я столкнулся с запросами радиолюбителей на создание антенн для низкочастотных диапазонов — 160 и 80 метров. Эта задача показалась мне интересной, тем более что она открывала возможность охватить сразу три диапазона, добавив к ним 40 метров.

Были разработаны и изготовлены трапы с частотой среза 3,65 МГц, где специально подобранное соотношение LC-элементов решало две задачи. Во-первых, реактивная индуктивная составляющая эффективно удлиняла внешние проводники, обеспечивая резонанс на половине волны в диапазоне 160 метров (1,88 МГц). Во-вторых, ёмкостная составляющая контура укорачивала весь диполь, создавая резонанс на полутора волнах в диапазоне 40 метров. При этом внутренний сегмент диполя, ограниченный трапами, естественным образом оказывался настроенным на резонанс в диапазоне 80 метров.

Таким образом, одна антенна с двумя трапами получила возможность эффективной работы сразу в трёх низкочастотных диапазонах.

Антенна обеспечивает работу на следующих любительских диапазонах с указанными параметрами КСВ:

• Диапазон 80 метров: КСВ ≤ 2.6 в полосе частот 3.58-3.72 МГц
• Диапазон 160 метров: КСВ ≤ 3.0 в полосе частот 1.86-1.93 МГц
