Антенна DVC-4712-5255 предназначена для работы в составе коротковолновых радиостанций в полевых и стационарных условиях. Для её установки требуется мачта высотой около 10 метров, при этом концы плеч фиксируются на высоте 1-2 метра от земли.

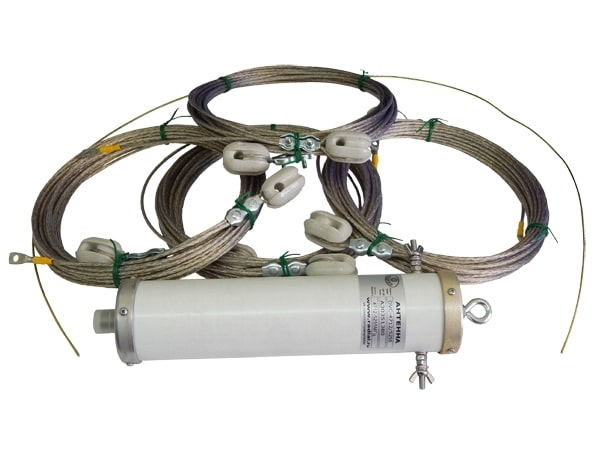

Конструкция антенны состоит из двух ортогональных проволочных излучателей, подключенных к устройству согласования (балун). Антенна изготавливается индивидуально под конкретные рабочие частоты заказчика. Входное сопротивление системы составляет около 200 Ом, для оптимального согласования с 50-омным коаксиальным кабелем в схеме применяются трансформаторы 4:1 с отсекающим токовым дросселем.
Особенностью данной конструкции является использование ортогональных излучателей, что в сочетании с продуманной системой согласования обеспечивает стабильные характеристики антенны в рабочих диапазонах частот.
| Частоты | 4712 - 5255 кГц |
| Материал | сталь |
| Вес | 1,82 кг |
