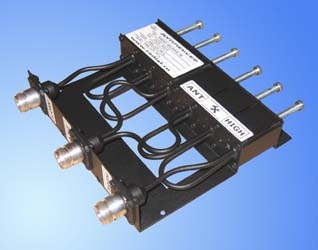

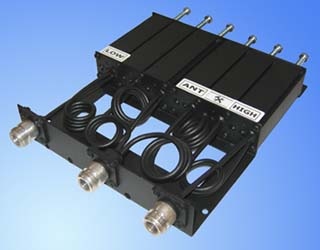

Малогабаритные мобильные дуплексеры выполнены на шестизвенных спиральных резонаторах, собранных по режекторной схеме. Модель MDF1-6A с разносом 36 МГц и MDF1-6U с разносом 10 МГц обеспечивают полнодуплексный режим работы мобильных радиостанций с минимальными потерями при стандартной выходной мощности 50 Вт.
Дуплексер MDF1-6A оптимально подходит для использования в транкинговых системах связи МРТ 1327, «Алтай», «Валдай», «Волемот», а также с радиостанциями Речного регистра. Следует отметить, что данные дуплексеры демонстрируют ограниченную эффективность при эксплуатации в составе базовых станций и в условиях неблагоприятной электромагнитной обстановки.
| Разъём | N-мама |
| Рабочий диапазон частот, МГц | 300-308/ 336-344 / 400-430 / 440-470 |
| Потери (с подстройкой) не более, dB | 0,8 / 1.3 / 1,3 |
| Минимальный разнос TX/RX, МГц | 36 / 8 - 13 / 8 - 13 |
| Импеданс, Ом | 50 |
| Изоляция не хуже, dB | 75 |
| КСВ, не хуже | 1,5 |
| Проходная мощность, Вт | не более 50 |
| Диапазон рабочих температур с гарантированной стабилизацией, °С | от -30 до +50 |
| Масса, кг | 0,734 / 0,62 / 0,62 |
| Габариты, мм | 170х160х40 |
