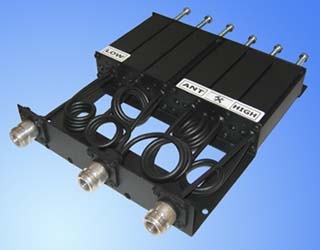

Появление на отечественном рынке полнодуплексных мобильных радиостанций вызвало значительный интерес к дуплексным фильтрам, обеспечивающим одновременную работу передатчика и приемника через одну антенну. Наша компания разработала и выпускает такие устройства для верхнего участка VHF-диапазона — мобильные дуплексные фильтры серии MDF1-6VН. Конструкция фильтров основана на шестизвенных спиральных резонаторах, выполненных по режекторной схеме. Мы предлагаем четыре модификации устройств с разными частотными разносами: MDF1-6VН4,5/6 для разноса 4,5-6 МГц, MDF1-6VH6/8 для 6-8 МГц, MDF1-6VH8/10 для 8-10 МГц и MDF1-6VH-15 для разноса 15 МГц. Все модели обеспечивают полнодуплексный режим работы мобильных радиостанций с минимальными потерями при стандартной выходной мощности 50 Вт. Компактные габариты дуплексера MDF1-6V позволяют устанавливать его совместно с радиостанциями в общем корпусе. Однако следует учитывать, что данные дуплексеры демонстрируют ограниченную эффективность при использовании в составе базовых станций и в условиях неблагоприятной электромагнитной обстановки.
| Разъём | N-мама |
| Рабочий диапазон частот, МГц | 152-174 / 152-174 / 152-174 / 147-168 |
| Потери (с подстройкой) не более, dB | 1,3 |
| Импеданс, Ом | 50 |
| Изоляция не хуже, dB | 80 |
| КСВ, не хуже | 1,5 |
| Проходная мощность, Вт | не более 50 |
| Диапазон рабочих температур с гарантированной стабилизацией, °С | от -30 до +50 |
| Масса, кг | 0,93 |
| Габариты, мм | 225х156х32 |
