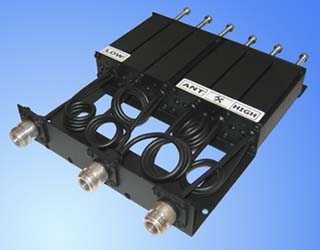

Мобильные дуплексеры серии «MDF1» представляют собой экономичное решение для построения ретрансляторов. В настоящее время выпускаются различные модификации фильтров, предназначенные для работы с разными частотными разносами между передатчиком и приёмником.
Конструктивно устройства выполнены на базе шестизвенных спиральных резонаторов размером 1"×1" по режекторной схеме. Компактные габариты дуплексера MDF1-6V позволяют размещать его совместно с радиостанциями в общем корпусе.
Следует отметить, что данные дуплексеры демонстрируют ограниченную эффективность при использовании в составе базовых станций и в условиях сложной электромагнитной обстановки.
| Разъём | N-мама |
| Рабочий диапазон частот, МГц | 148-149/171-173 / 138-156 / 138-156 / 138-156 |
| Потери (с подстройкой) не более, dB | 0,9 / 1,3 / 1,3 / 1,3 |
| Минимальный разнос TX/RX, МГц | 24 / 4,5-6 / 6 - 8 / 8 - 10 |
| Импеданс, Ом | 50 |
| Изоляция не хуже, dB | 75 / 80 / 80 / 80 |
| КСВ, не хуже | 1,5 |
| Проходная мощность, Вт | не более 50 |
| Диапазон рабочих температур с гарантированной стабилизацией, °С | от -30 до +50 |
| Масса, кг | 0,93 |
