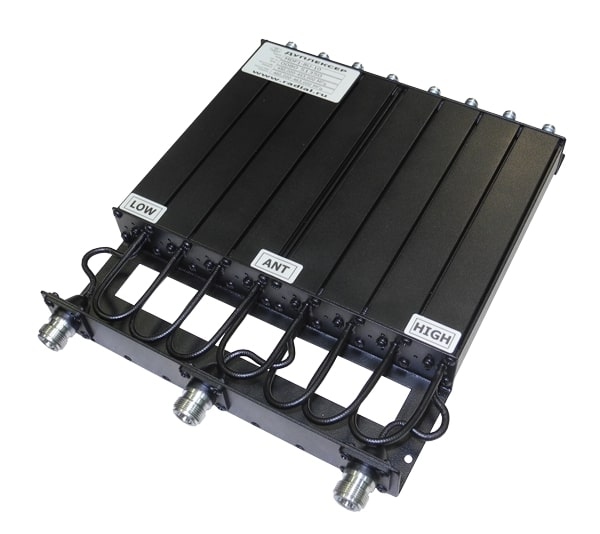

Малогабаритные дуплексные фильтры MDF1-8U-10 предназначены для организации одновременной работы ретранслятора на прием и передачу через одну антенну в диапазоне 400-470 МГц.
Конструкция устройств основана на восьмизвенных коаксиальных резонаторах, выполненных по режекторной схеме. При частотном разносе от 7 до 13 МГц фильтры обеспечивают полнодуплексный режим работы мобильных радиостанций с минимальными потерями при стандартной выходной мощности 50 Вт.
Компактные габариты дуплексеров позволяют устанавливать их совместно с радиостанциями в общем корпусе, что обеспечивает удобство монтажа и экономию пространства.
| Разъём | N-мама |
| Рабочий диапазон частот, МГц | 400-470 |
| Потери (с подстройкой) не более, dB | 1,5 |
| Минимальный разнос TX/RX, МГц | 7-13 |
| Импеданс, Ом | 50 |
| Изоляция не хуже, dB | 80 |
| КСВ, не хуже | 1,5 |
| Проходная мощность, Вт | не более 50 |
| Диапазон рабочих температур с гарантированной стабилизацией, °С | от -30 до +50 |
| Масса, кг | 1,45 |
| Габариты, мм | 272х205х33 |
