Популярность частотного разноса 10 МГц между приемом и передачей в UHF-ретрансляторах позволяет использовать стандартизированные конструкции дуплексеров, охватывающие весь диапазон без разделения на субдиапазоны.

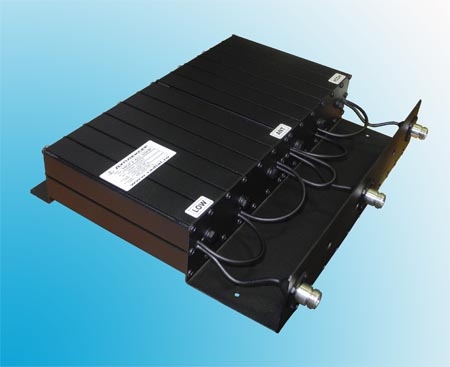

Работа в многоканальных системах связи предъявляет повышенные требования к пропускной мощности дуплексеров. Для решения этой задачи наша компания разработала специализированные модели MDF2-6U-10HP (с разносом 8-13 МГц) и MDF2-6U5/8HP (с разносом 5-8 МГц) с проходной мощностью 150 Вт в одноканальном режиме. Это позволяет одновременно работать до четырех DMR-каналов мощностью по 20 Вт каждый.
Конструкция дуплексеров основана на полноразмерных четвертьволновых резонаторах из медных труб, размещенных в корпусе сечением 2 дюйма (52 мм). Наличие технологических отверстий обеспечивает возможность регулировки связи между резонаторами и точной настройки в любой точке рабочего диапазона.
| Разъём | N-мама |
| Рабочий диапазон частот, МГц | 400-470 |
| Потери (с подстройкой) не более, dB | 0,8 / 1,2 |
| Минимальный разнос TX/RX, МГц | 8-13 / 5-8 |
| Импеданс, Ом | 50 |
| Изоляция не хуже, dB | 85 / 80 |
| КСВ, не хуже | 1,5 |
| Проходная мощность, Вт | не более 150 |
| Диапазон рабочих температур с гарантированной стабилизацией, °С | от -30 до +50 |
| Масса, кг | 3,1 |
| Габариты, мм | 302x332x65 |
