Активное внедрение цифровых видов связи, в частности стандарта DMR, в VHF-диапазоне предъявляет повышенные требования к проходной мощности всего тракта, особенно дуплексных фильтров. Это связано с необходимостью поддержки многоканального режима работы ретрансляторов. Современные стандарты компактности оборудования, размещаемого в телекоммуникационных стойках, исключают применение громоздких высокодобротных резонаторов.

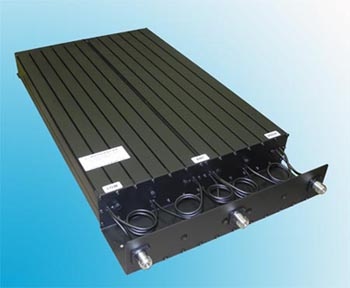

Для решения этой задачи наши инженеры разработали новую серию дуплексеров повышенной проходной мощности на базе полноразмерных четвертьволновых резонаторов, размещенных в компактных корпусах сечением 2 дюйма (52 мм). Данная конструкция обеспечивает оптимальное сочетание мощностных характеристик и требований к пространственной эффективности.
| Разъём | N-мама |
| Рабочий диапазон частот, МГц | 152-174 / 152-174 / 138-156 / 152-174 |
| Потери (с подстройкой) не более, dB | 1.8 / 1.3 / 1.2 / 1.2 |
| Минимальный разнос TX/RX, МГц | 1-2 / 2-4 / 4.5-6 / 4.5-6 |
| Импеданс, Ом | 50 |
| Изоляция не хуже, dB | 80 |
| КСВ, не хуже | 1,5 |
| Проходная мощность, Вт | не более 150 |
| Диапазон рабочих температур с гарантированной стабилизацией, °С | От -30 до +55 |
| Масса, кг | 6,2 / 6,2 / 6,6 / 6,2 |
| Габариты, мм | 605x332x65 / 605x332x65 / 650x332x65 / 605x332x65 |
