Малогабаритные дуплексеры предназначены для систем гражданской радиосвязи и обеспечивают одновременный прием и передачу через одну антенну в диапазоне 145-160 МГц. Однако в условиях сложной электромагнитной обстановки их эффективность может быть ограничена.

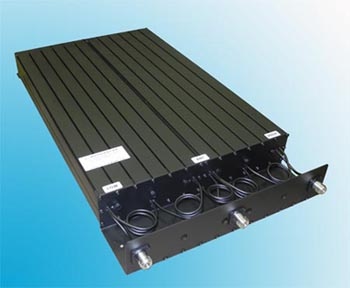

Конструкция устройств основана на двух трехзвенных коаксиальных резонаторах диаметром 2 дюйма, выполненных по режекторной схеме. При частотном разносе от 1 до 2 МГц и от 2 до 4 МГц дуплексеры обеспечивают полнодуплексный режим работы с минимальными потерями при стандартной выходной мощности 150 Вт.
| Разъём | N-мама |
| Рабочий диапазон частот, МГц | 145-160 |
| Потери (с подстройкой) не более, dB | 1,8 / 1,3 |
| Минимальный разнос TX/RX, МГц | 1-2 / 2-4 |
| Импеданс, Ом | 50 |
| Изоляция не хуже, dB | 80 |
| КСВ, не хуже | 1,5 |
| Проходная мощность, Вт | не более 150 |
| Диапазон рабочих температур с гарантированной стабилизацией, °С | От -30 до +55 |
| Масса, кг | 6,4 |
| Габариты, мм | 625x332x65 |
