Развитие профессиональной радиосвязи в последние годы демонстрирует значительный прогресс. Современные цифровые стандарты позволяют увеличить абонентскую емкость сетей, что требует выделения дополнительных частотных каналов. Ключевым условием реализации дуплексного режима работы становится обеспечение надежной защиты приемника от мощного сигнала передатчика в условиях широкой полосы частот.
Современное частотное планирование предъявляет исключительно жесткие требования: при рабочей полосе в 1 МГц защитный интервал между приемом и передачей также составляет всего 1 МГц, при сохранении требований к изоляции не менее 70 дБ.

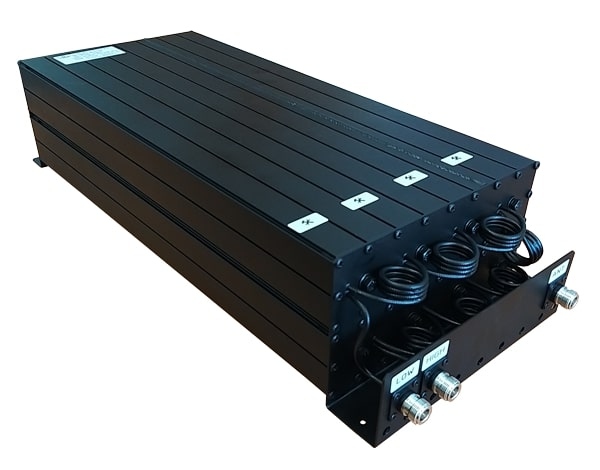

Для сравнения, традиционные дуплексные фильтры обеспечивают полосу режекции порядка 300 кГц только при защитном разносе более 4,5 МГц. Несмотря на эти технические вызовы, инженерам компании «Радиал» удалось разработать компактный дуплексер, соответствующий современным требованиям. Его характеристики представлены ниже. Данное решение будет особенно интересно специалистам в области железнодорожной связи, а также всем, кто занимается построением систем DMR.
| Разъём | N-мама |
| Рабочий диапазон частот, МГц | 151-156 / 152-174 |
| Потери (с подстройкой) не более, dB | 2,5 / 1,5 |
| Минимальный разнос TX/RX, МГц | 1 / 3-6 |
| Импеданс, Ом | 50 |
| Изоляция не хуже, dB | 55/65 (ВК/НК) / 80 |
| КСВ, не хуже | 1,5 |
| Проходная мощность, Вт | не более 150 |
| Диапазон рабочих температур с гарантированной стабилизацией, °С | от -30 до +50 |
| Масса, кг | 7,980 / 7,7 |
| Габариты, мм | 580*220*125 / 565х220х125 |
