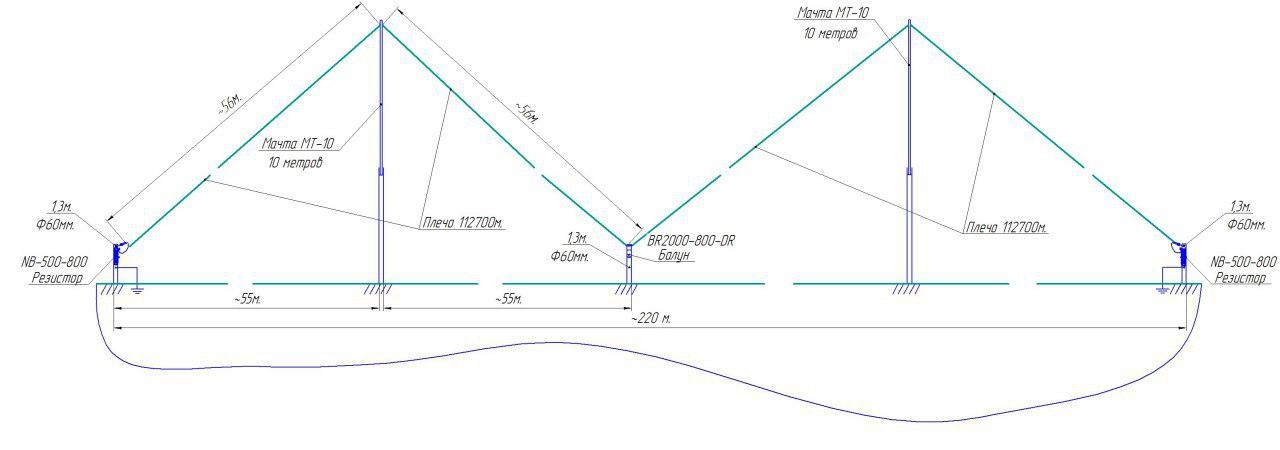

Данная антенна представляет собой М-образный диполь с балластными нагрузками, принцип работы которого основан на поглощении неизлученной энергии в заземленных нагрузках. По своему действию она близка к ромбической антенне.
Конструктивное преимущество заключается в расположении всех массивных элементов (балуна и балластных резисторов) в нижней части, что исключает необходимость их подъема на мачты. Для установки требуются две мачты высотой от 10 метров и качественное высокочастотное заземление в точках размещения балластных нагрузок.
Антенна имеет входное сопротивление 300-1200 Ом, для согласования с которым применяется высокоомный балун с коэффициентом трансформации 1:16, рассчитанный на продолжительную работу с мощностью до 1 кВт. Встроенный токоотсекающий дроссель предотвращает возникновение паразитных токов асимметрии в питающем коаксиальном кабеле.
| Частоты | 2-30 МГц |
| КСВ | 2,5 |
| Материал | стальной латунированный тросик в ПВХ изоляции |
| Тип крепления | на мачтах |
| Длина антенны | 220 м |
