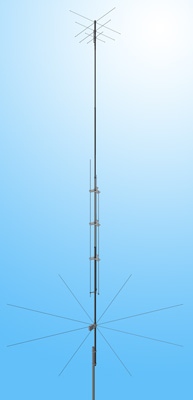

Антенна реализует многодиапазонный принцип работы за счёт параллельного сложения нескольких резонансных излучателей. При излучении сигнала на конкретной частоте в эфир эффективно работает только один из семи резонаторов, настроенный на данную частоту.
Конструктивно резонаторы имеют электрическую длину чуть менее половины волны и размещены над ёмкостной юбкой, образованной укороченными противовесами. В отличие от традиционных четвертьволновых заземлений, эти проводники служат primarily для формирования виртуальной "земли" и создания экранирующего эффекта.
Такая конфигурация обеспечивает высокоомным излучателям (с импедансом 500-800 Ом) широкополосные характеристики при сохранении компактных размеров, несмотря на наличие некоторой реактивной составляющей в рабочем диапазоне.
| Частоты | 7/10/14/18/21/24/28 МГц |
| КСВ | 2 |
| Усиление | 3 dBi |
| Материал | АД-31 |
