Данная широкополосная антенна типа terminated tilted folded dipole представляет собой удачное компромиссное решение для приёмных радиоцентров, радионаблюдателей и профессиональных систем связи, требующих оперативной перестройки рабочей частоты. Благодаря встроенному балластному резистору антенна обладает исключительно широкой полосой пропускания, хотя её эффективность на низких частотах уступает традиционному полуволновому диполю.
Для улучшения характеристик в длинноволновом диапазоне разработана модификация T2-FD(L)-500 с удвоенными геометрическими размерами по сравнению с базовой моделью T2-FD-500. В новой конструкции согласующий трансформатор и балластный резистор размещены в раздельных узлах, что позволило повысить подводимую мощность и увеличить время работы на передачу за счёт эффективного теплорассеивания.

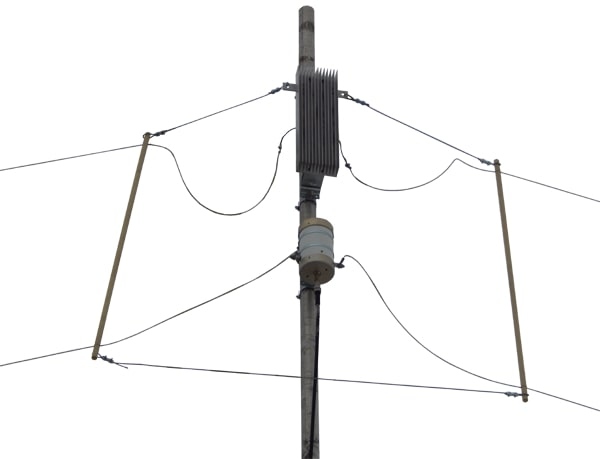

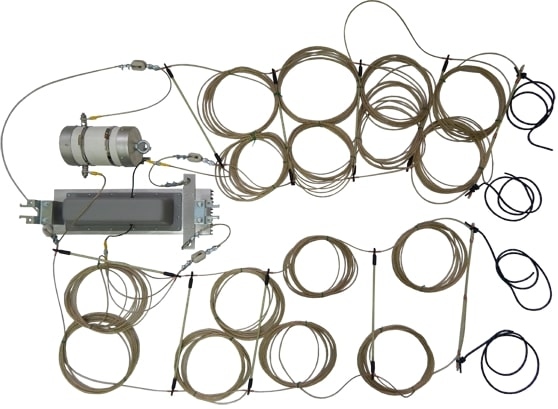

Монтаж антенны сохранил свою простоту — для установки достаточно одной мачты-трубостойки, вдоль которой антенна поднимается в сборе с балуном, нагрузкой и фидером. Обе модели поставляются в собранном виде. В конструкции применён симметрирующий трансформатор с коэффициентом передачи 1:16. Использование резистора мощностью 200 Вт (850 Ом) ограничивает допустимую подводимую мощность уровнем 500 ватт.
| Частоты | 4-30 / 2-30 МГц |
| КСВ | 2,5 |
| Усиление | от -3 до +3 |
| Материал | сталь / белый стеклопластик |
