W3DZZ+5.1000

---

КВ радиолюбительская антенна

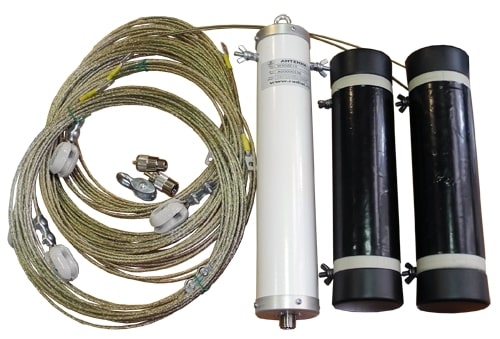

Антенна W3DZZ+5.1000 представляет собой модернизированную версию популярной среди радиолюбителей многодиапазонной траповой антенны с центральным питанием. Как и её предшественница, она сохраняет ключевые особенности:

- Конструкция многодиапазонного трапового диполя с питанием по центру.
- Использование ¼-волнового трансформатора 75 Ом, улучшающего согласование на 14 МГц без значительного ухудшения параметров на других диапазонах.
- Наличие дополнительных «усиков», обеспечивающих эффективную работу на диапазоне 21 МГц с отличным КСВ.
- Оптимизированные LC-элементы в трапах, обеспечивающие сбалансированные резонансы на диапазонах 80 и 20 метров.

Ключевое улучшение в модели W3DZZ+5.1000 — применение трапов повышенной электрической прочности на диапазоне 40 метров, что позволяет антенне работать с мощностью до 1 кВт в этом диапазоне. Это делает антенну более универсальной и надёжной для высокомощных режимов эксплуатации.

Антенна демонстрирует следующие характеристики согласования по диапазонам:

• 80 метров: КСВ ≤ 2.0 в полосе 3.5–3.8 МГц
• 40 метров: КСВ ≤ 2.0 в полосе 7.0–7.2 МГц
• 20 метров: КСВ ≤ 2.0 в полосе 14.0–14.35 МГц
• 15 метров: КСВ ≤ 1.5 в полосе 21.0–21.32 МГц
• 10 метров: КСВ ≤ 2.0 в полосе 28.0–29.5 МГц
