Windom

---

КВ радиолюбительская антенна

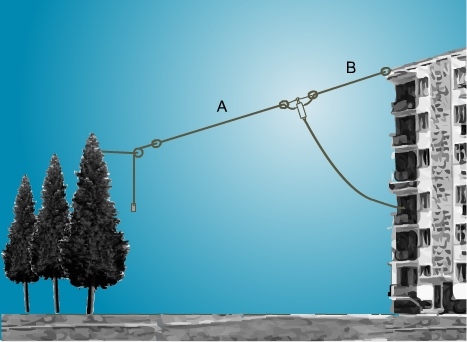

Антенна Windom (Уиндом) предназначена для многодиапазонной работы на любительских КВ-диапазонах: 80, 40, 20, 17, 12 и 10 метров. Конструктивно она представляет собой разрезной вибратор с несимметричным питанием, использующий свойство длинных проводников повторять резонансные частоты при длинах, кратных нечётным четвертям волны (¼λ × (2N-1), где N — натуральное число). Это позволяет антенне эффективно работать на нескольких гармонически связанных диапазонах без применения дополнительных согласующих устройств.

Антенна демонстрирует следующие характеристики согласования по рабочим диапазонам:

• 80 метров: КСВ ≤ 1.6 в полосе 3.5–3.8 МГц
• 40 метров: КСВ ≤ 1.5 в полосе 7.0–7.2 МГц
• 20 метров: КСВ ≤ 1.7 в полосе 14.0–14.35 МГц
• 17 метров: КСВ ≤ 1.7 в полосе 18.06–18.31 МГц
• 12 метров: КСВ ≤ 1.5 в полосе 24.9–25.14 МГц
• 10 метров: КСВ ≤ 2.0 в полосе 28.0–29.5 МГц
